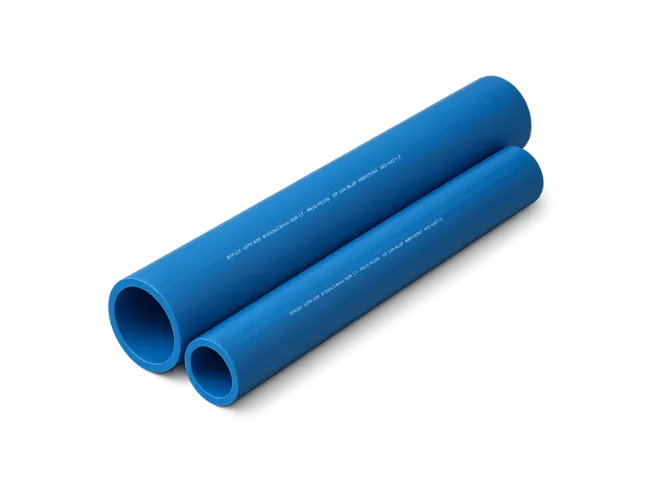

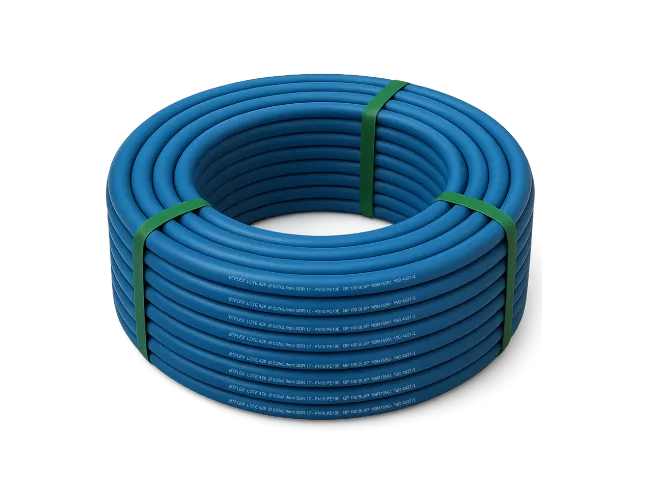

A Tubulação em polietileno para agua – ramais, pode ser fabricada em PE 80 ou PE100, nos diâmetros de 63 a 250mm, em barras de 6 ou 12 metros (todos os diâmetros) ou bobinas 25, 50 ou 100 metros para diâmetros de até 110mm. Esses tubos podem ser fornecidos na cor azul ou preta com listras azuis.
Norma de Fabricação:
Água e Líquidos em Geral: NBR 15561 e NTS 048 ISO 4427, NBR 8417, NTS 194, EN 12201Componentes:
PE 80 ou 100 (polietileno)| Produto | Tubo PEAD para Ramais |
| Código | BTPEADAR |
| Material | PE 80 ou 100 (polietileno) |
| Cor | Azul ou Preto c/ listras azuis |
| SDR | 7,4 a 33 |
| Classe de Operação | Até PN 25 |
| Diâmetros | 63 a 250mm |
| Fornecimento | Barras de 6 e 12 ou Bobinas de 25, 50 e 100 metros. |
| Certificação | ABPE/SABESP |
| Normas Atendidas | Água e Líquidos em Geral: NBR 15561 e NTS 048 ISO 4427, NBR 8417, NTS 194, EN 12201 |
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 | |
|---|---|---|---|---|---|---|---|---|---|---|
| PE80 PE100 DE(mm) |
PN 3,2 PN 4 ESP./PESO |
PN 4 PN 5 ESP./PESO |
PN 5 PN 6 ESP./PESO |
PN 6 PN 8 ESP./PESO |
PN 8 PN 10 ESP./PESO |
PN 10 PN 12,5 ESP./PESO |
PN 12,5 PN 16 ESP./PESO |
PN 16 PN 20 ESP./PESO |
PN 20 PN 25 ESP./PESO |
PN 25 PN 30 ESP./PESO |
| 20 | - | - | - | - | - | - | 2,0/0,16 | 2,3/0,13 | 3,0/0,15 | 3,4/0,18 |
| 25 | - | - | - | - | - | 2,0/0,15 | 2,3/0,21 | 3,0/0,20 | 3,5/0,24 | 4,2/0,28 |
| 32 | - | - | - | - | 2,0/0,19 | 2,4/0,23 | 3,0/0,28 | 3,6/0,32 | 4,4/0,39 | 5,4/0,45 |
| 40 | - | - | - | 2,0/2,4 | 2,4/0,29 | 3,0/0,35 | 3,7/0,43 | 4,5/0,50 | 5,5/0,61 | 6,7/0,70 |
| 50 | - | - | 2,0/0,35 | 2,4/0,37 | 3,0/0,45 | 3,7/0,54 | 4,6/0,66 | 5,6/0,78 | 6,9/0,93 | 8,3/1,08 |
| 63 | - | - | 2,5/0,49 | 3,0/0,57 | 3,8/0,71 | 4,4/0,87 | 5,8/1,04 | 7,1/1,23 | 8,6/1,48 | 10,5/1,72 |
| 75 | - | 2,3/0,53 | 2,9/0,67 | 3,6/0,82 | 4,5/1,01 | 5,6/1,23 | 6,8/1,48 | 8,4/1,76 | 10,3/2,10 | 12,5/2,44 |
| 90 | 2,20/0,62 | 2,8/0,77 | 3,5/0,97 | 4,3/1,17 | 5,4/1,45 | 6,7/1,76 | 8,2/2,11 | 10,1/2,50 | 12,3/3,03 | 15,0/3,51 |
| 110 | 2,70/0,92 | 3,4/1,15 | 4,2/1,45 | 5,3/1,76 | 6,6/2,15 | 8,1/2,63 | 10,0/3,13 | 12,3/3,76 | 15,1/4,50 | 18,3/5,23 |
| 125 | 3,10/1,19 | 3,8/1,48 | 4,8/1,86 | 6,0/2,25 | 7,4/2,78 | 9,2/3,39 | 11,4/4,06 | 14,0/4,83 | 17,1/5,81 | 20,8/6,74 |
| 140 | 3,40/1,49 | 4,3/1,86 | 5,4/2,30 | 6,7/2,82 | 8,3/3,45 | 10,3/4,24 | 12,7/5,10 | 15,7/6,07 | 19,2/7,30 | 23,3/8,46 |
| 160 | 3,90/1,95 | 4,9/2,43 | 6,2/3,02 | 7,7/3,69 | 9,5/4,50 | 11,8/5,52 | 14,6/6,65 | 17,9/7,90 | 21,9/9,51 | 26,6/11,03 |
| 180 | 4,40/2,47 | 5,5/3,07 | 6,9/3,81 | 8,6/4,64 | 10,7/5,69 | 13,3/7,0 | 16,4/8,4 | 20,1/9,99 | 24,6/12,03 | 29,9/13,95 |
| 200 | 4,90/3,05 | 6,1/3,79 | 7,7/4,67 | 9,6/5,75 | 11,9/7,02 | 14,7/8,64 | 18,2/10,36 | 22,4/12,38 | 27,4/14,82 | 33,2/17,22 |
| 225 | 5,50/3,86 | 6,9/4,80 | 8,6/5,93 | 10,8/7,27 | 13,4/8,90 | 16,6/10,89 | 20,5/13,11 | 25,2/15,60 | 30,8/18,79 | 37,4/21,91 |
| 250 | 6,10/4,76 | 7,7/5,93 | 9,6/7,33 | 11,9/8,89 | 14,8/10,98 | 18,4/13,48 | 22,7/16,19 | 27,9/19,27 | 34,2/23,15 | 41,5/26,89 |
